采集通道配置

概述

采集通道是WDS-186智能网关采集设备数据的基础,每个采集通道对应一个物理接口或通信协议。系统支持创建多种类型的采集通道,包括串口通道(RS485、RS232、CAN)、网络通道(Modbus TCP)和板载IO通道(AI、DI)。

支持的通道类型

通道类型	数量	协议支持	应用场景
RS485	4路	Modbus RTU	工业设备采集
RS232	2路	Modbus RTU、自定义	设备调试、采集
CAN	2路	CANopen、J1939	车辆、工业总线
Modbus TCP	不限	Modbus TCP	网络设备采集
AI	4路	-	模拟量采集
DI	4路	-	数字量采集

创建采集通道

基本步骤

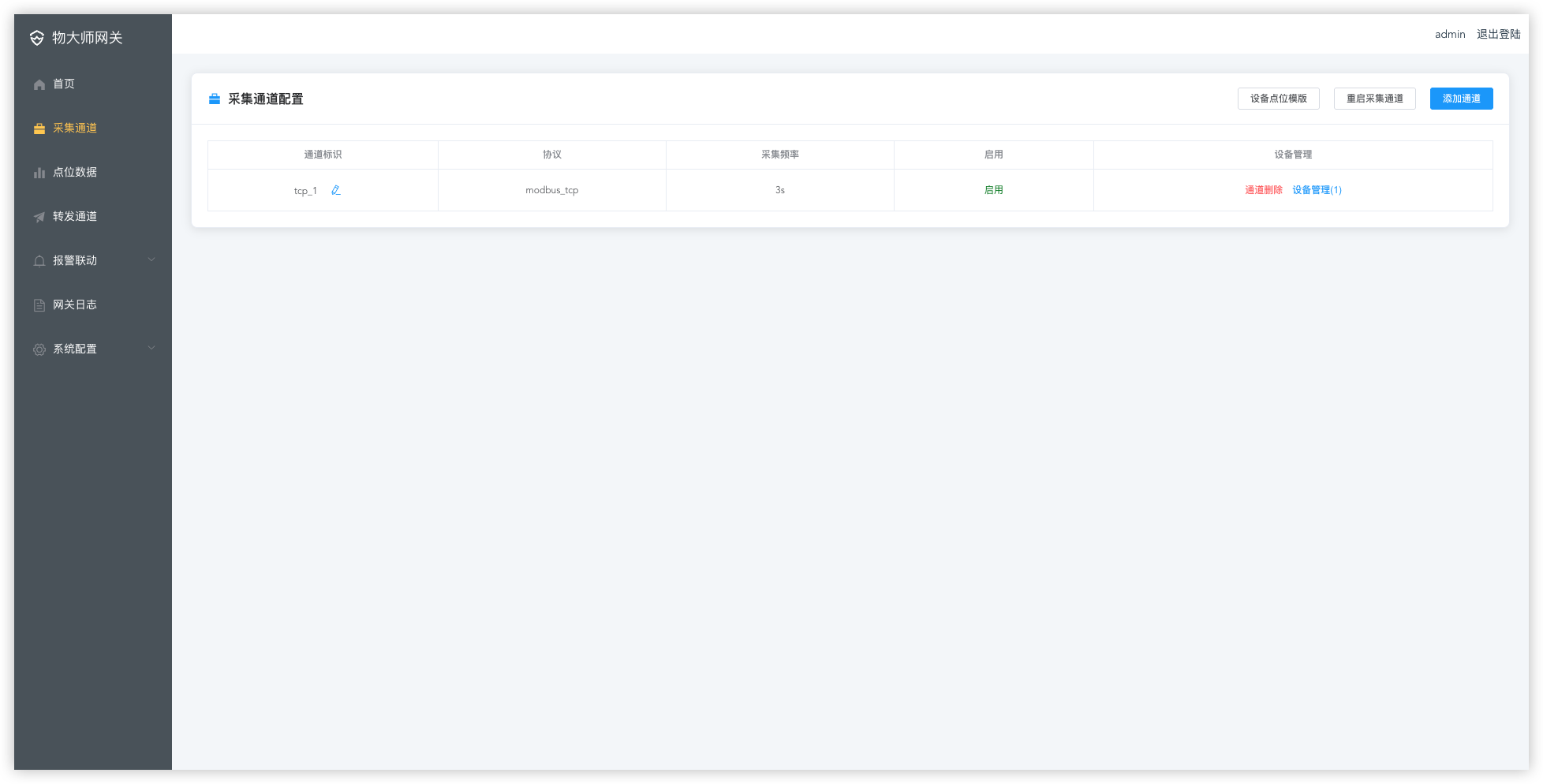

1. 进入"采集通道"页面
2. 点击"添加通道"按钮
3. 填写通道配置信息
4. 点击"保存"
5. 启用通道开关
6. 添加采集设备
7. 重启采集通道

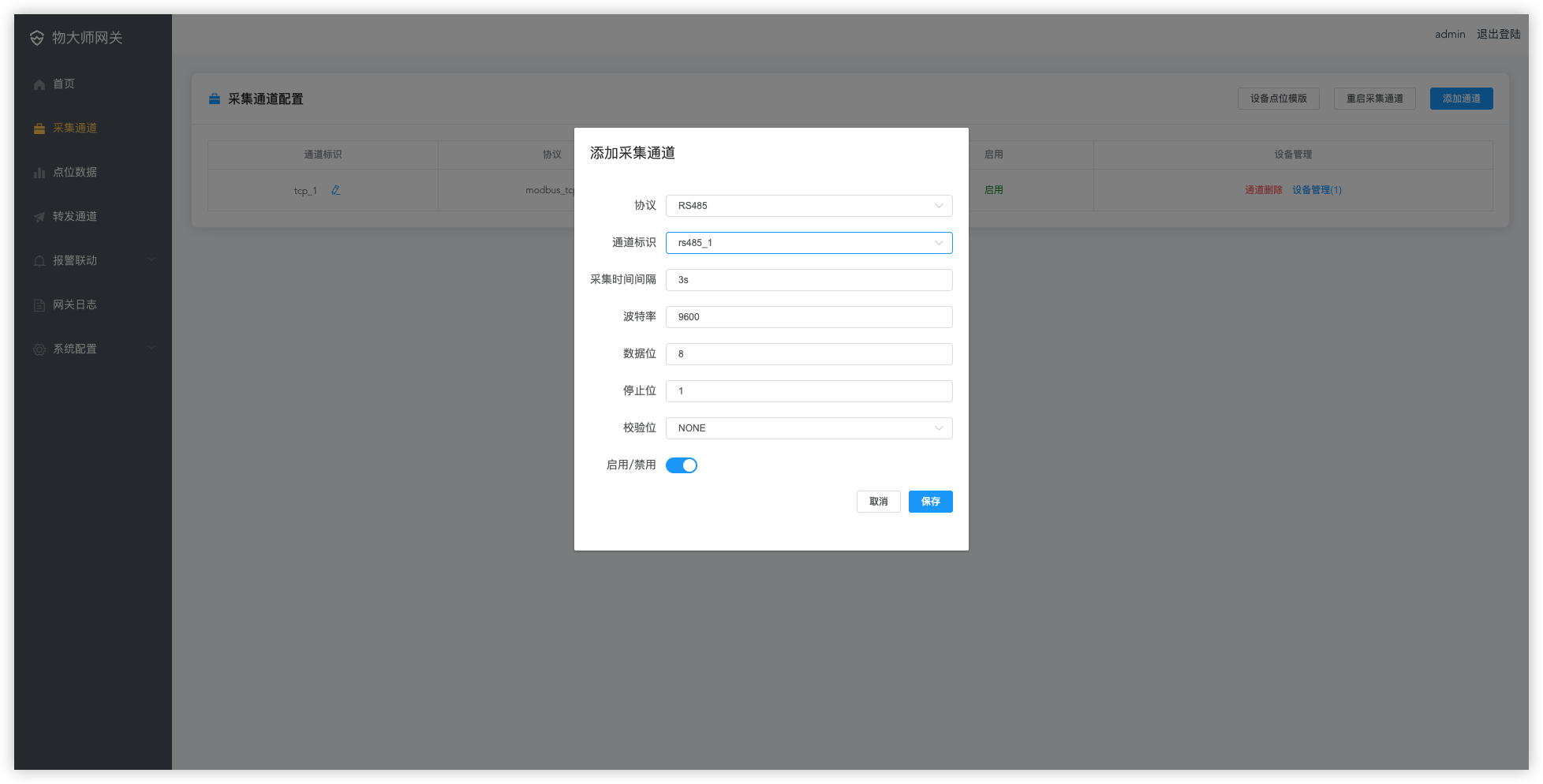

RS485通道配置

配置参数

参数	说明	示例值
通道标识	唯一标识,不可重复	RS485_1
通道名称	便于识别的名称	一号车间传感器
串口号	物理串口	/dev/ttyS1
协议类型	通信协议	Modbus RTU
波特率	通信速率	9600
数据位	数据位数	8
校验位	校验方式	None/Odd/Even
停止位	停止位数	1
采集间隔	采集周期(秒)	10

操作步骤

1. 选择协议类型: Modbus RTU
2. 选择串口号: RS485-1
3. 配置串口参数: 9600,8,N,1
4. 设置采集间隔: 10秒
5. 输入通道标识和名称
6. 点击"保存"

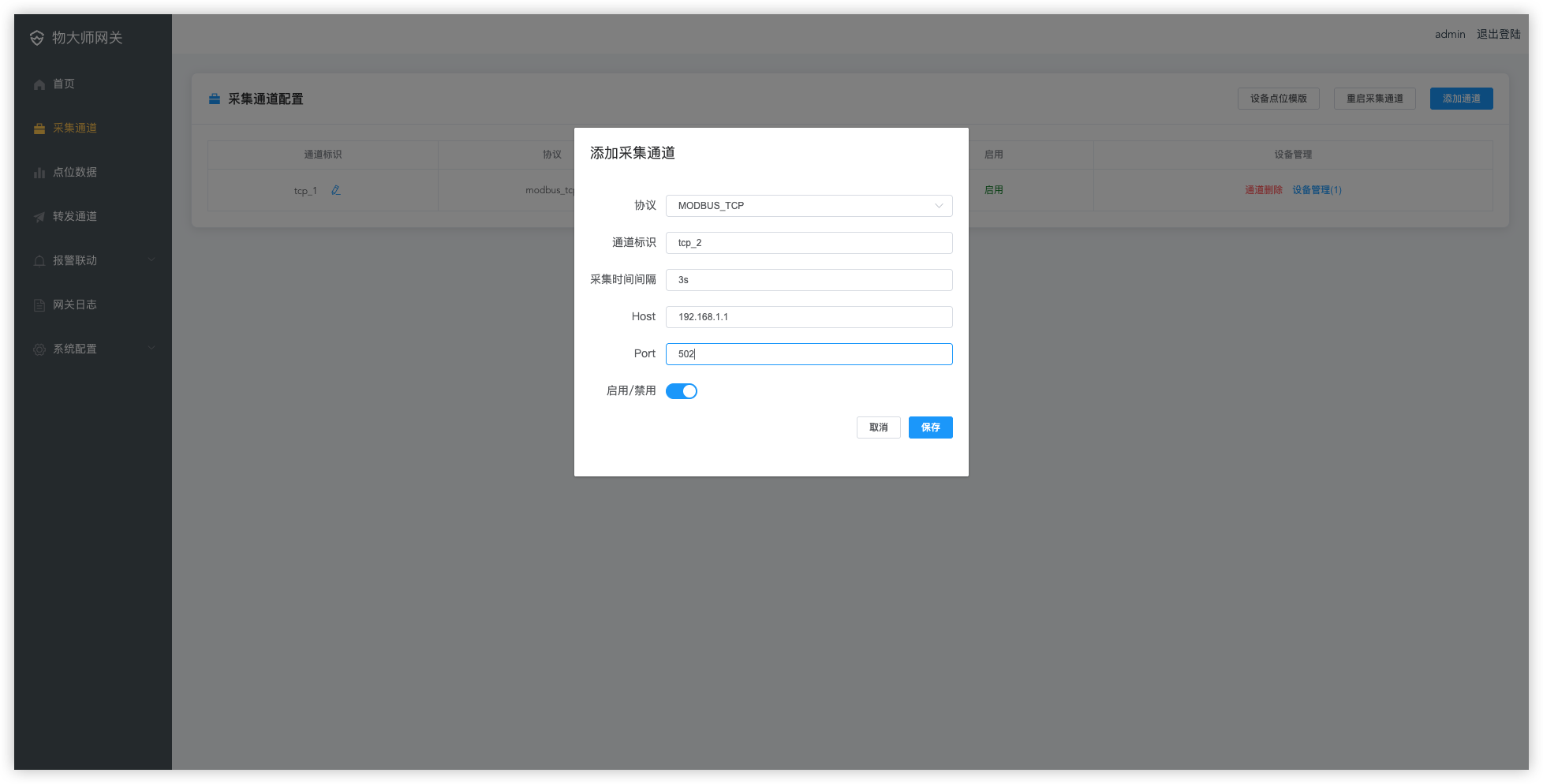

Modbus TCP通道配置

配置参数

参数	说明	示例值
通道标识	唯一标识	MODBUS_TCP_1
通道名称	通道名称	楼宇控制器
服务器地址	目标设备IP	192.168.1.100
端口	Modbus TCP端口	502
采集间隔	采集周期(秒)	10

操作步骤

1. 选择协议类型: Modbus TCP
2. 输入服务器地址和端口
3. 点击"保存"

AI通道配置

配置参数

参数	说明	可选值
通道标识	唯一标识	AI1
通道名称	通道名称	模拟量采集1
输入类型	信号类型	4-20mA / 0-12V
采样率	采样频率	1Hz / 10Hz / 100Hz
滤波	数字滤波	启用/禁用
采集间隔	采集周期(秒)	5

操作步骤

1. 选择AI通道编号
2. 选择输入类型(4-20mA或0-12V)
3. 设置采样率和滤波
4. 设置采集间隔
5. 点击"保存"

DI通道配置

配置参数

参数	说明	可选值
通道标识	唯一标识	DI_1
通道名称	通道名称	数字量采集1
输入模式	电平模式	干接点/湿接点
触发方式	触发条件	电平触发/边沿触发
防抖时间	去抖动时间(ms)	50
采集间隔	采集周期(秒)	1

操作步骤

1. 选择DI通道编号
2. 选择输入模式
3. 设置触发方式和防抖时间
4. 设置采集间隔
5. 点击"保存"

通道管理

启用/禁用通道

• 点击通道列表中的"启用"开关
• 启用后通道开始工作
• 禁用后停止数据采集

注意: 操作后需要执行重启采集通道。

编辑通道

1. 点击通道的"编辑"按钮
2. 修改配置参数
3. 点击"保存"
4. 重启通道使配置生效

删除通道

1. 确保通道下没有设备
2. 点击"删除通道"按钮
3. 确认删除操作

重启通道

配置修改后需要重启通道:

1. 点击"重启采集通道"按钮
2. 系统停止当前采集
3. 重新加载配置
4. 启动采集任务

注意: 重启通道会中断当前采集,请在业务低峰期操作。

最佳实践

通道规划

1. 合理分配串口: 根据设备分布规划串口使用
2. 控制设备数量: 单个通道建议不超过20个设备
3. 优化采集间隔: 根据实际需求设置,避免过于频繁

性能优化

1. 批量读取: Modbus设备使用连续地址,启用批量读取
2. 超时设置: 合理设置超时时间,避免阻塞
3. 错误重试: 配置合理的重试次数和间隔

故障排查

1. 检查物理连接: 确认线缆连接正确
2. 验证参数配置: 核对波特率、校验位等参数
3. 查看日志: 检查网关日志中的错误信息
4. 单独测试: 使用Modbus调试工具单独测试设备

常见问题

通道无法启动

检查项:

1. 通道配置是否正确
2. 串口是否被占用
3. 网络地址是否可达

采集失败率高

检查项:

1. 采集间隔是否过短
2. 设备数量是否过多
3. 通信参数是否匹配
4. 网络是否稳定

数据延迟大

解决方法:

1. 减少设备数量
2. 增加采集间隔
3. 优化网络环境
