# 设备管理
# 概述
在采集通道中添加设备是数据采集的核心步骤。WDS-186智能网关支持在每个采集通道下添加多个设备,每个设备可以配置多个数据点位。通过使用点位模版,可以快速完成设备配置。
# 添加设备
# 前置条件
- 已创建采集通道
- (可选)已创建点位模版
# 操作步骤

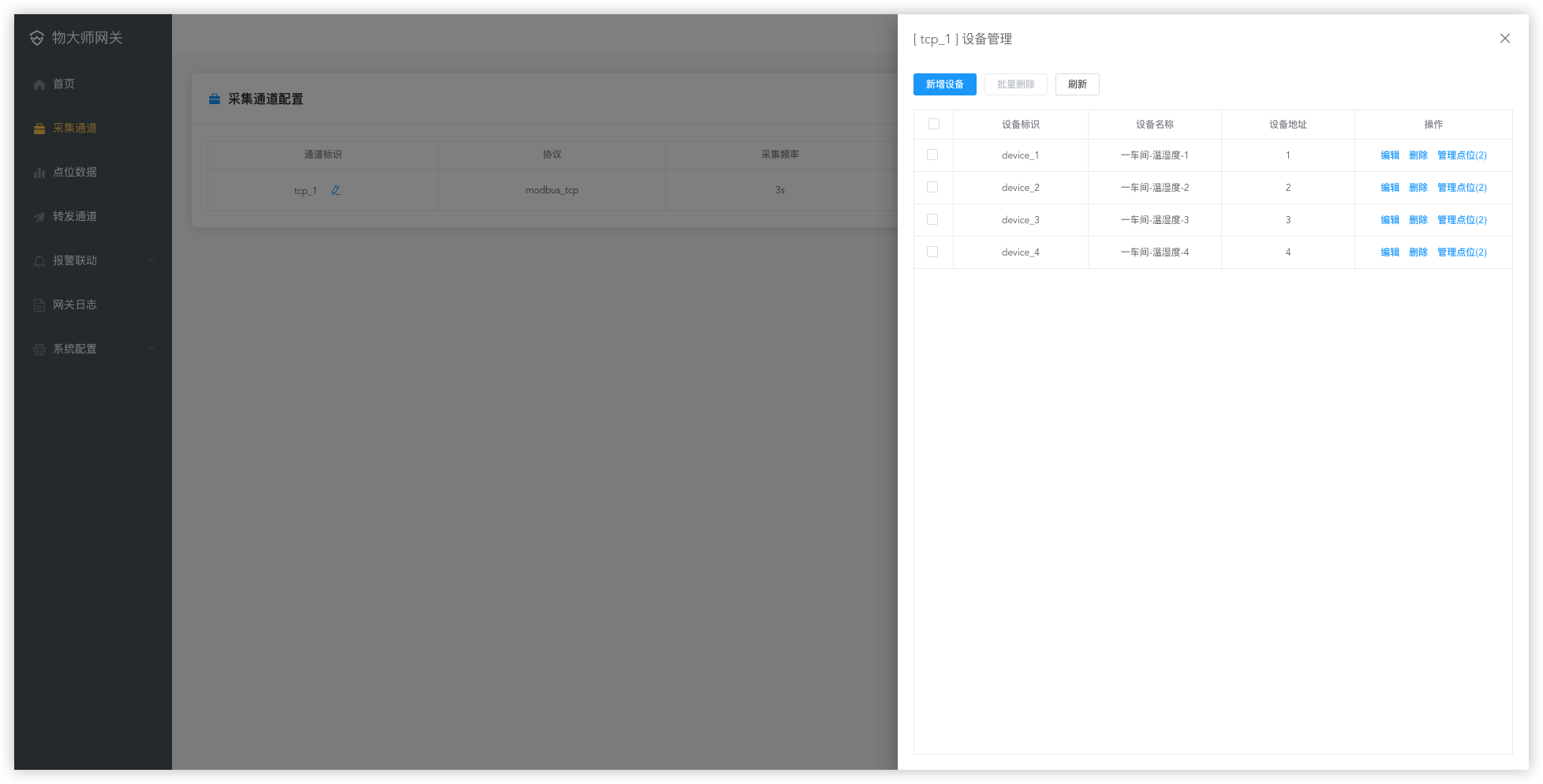

- 进入设备管理
- 在采集通道列表中找到目标通道
- 点击该通道的"设备管理"按钮
- 进入设备管理页面

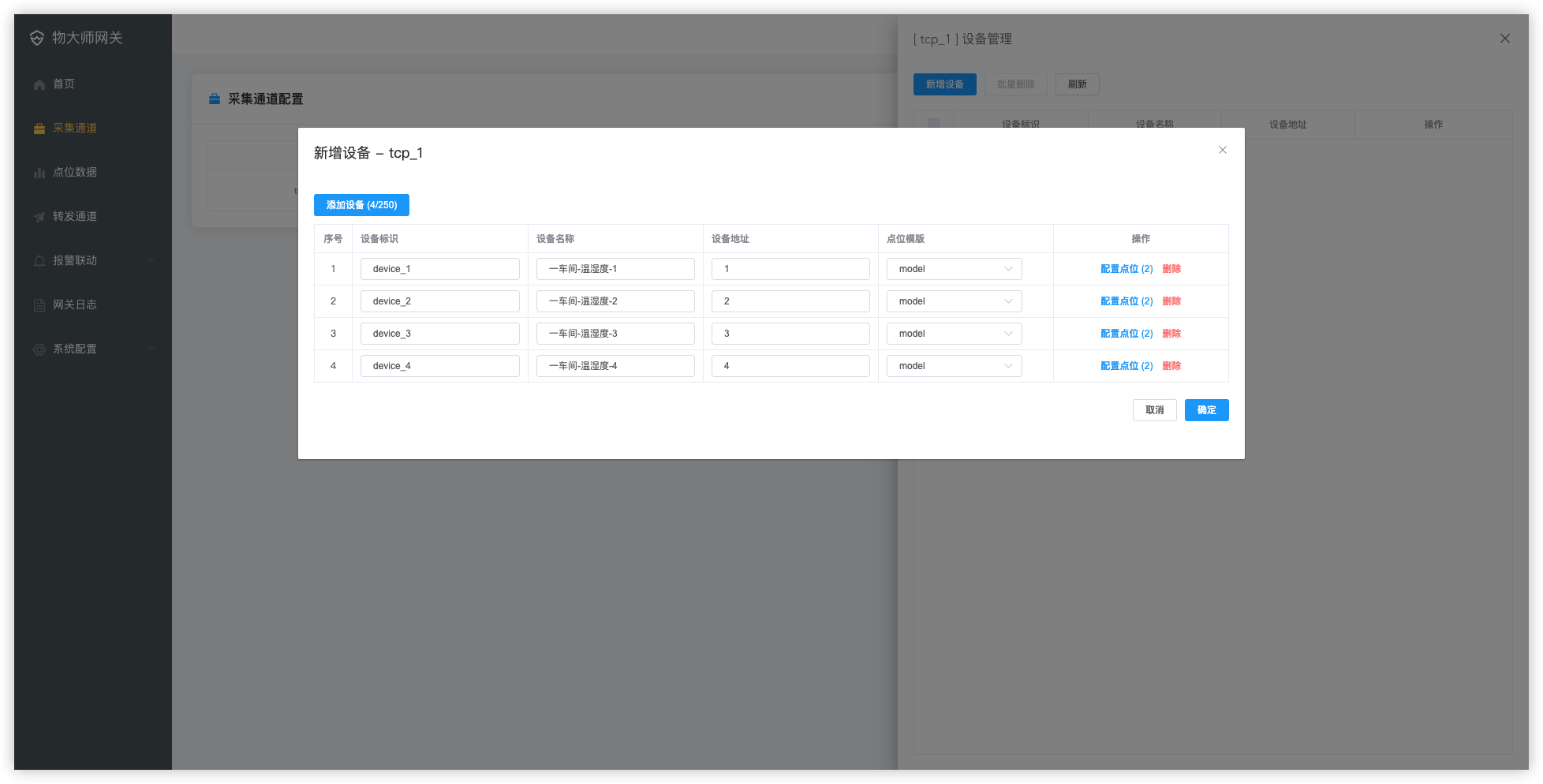

- 新增设备
- 点击"新增设备"按钮
- 弹出设备配置窗口
- 配置设备基本信息
| 参数 | 说明 | 示例 |
|---|---|---|
| 设备标识 | 设备标识 | device_1 |
| 设备名称 | 便于识别的名称 | 一号车间温湿度传感器 |
| 设备地址 | Modbus从站地址 | 1 |
| 点位模版 | 已创建的模版(可选) | 温湿度记模版 |
配置点位数据
方式一: 使用点位模版
- 在"点位模版"下拉框中选择已创建的模版
- 系统自动填充点位配置
- 根据实际情况调整(如需要)

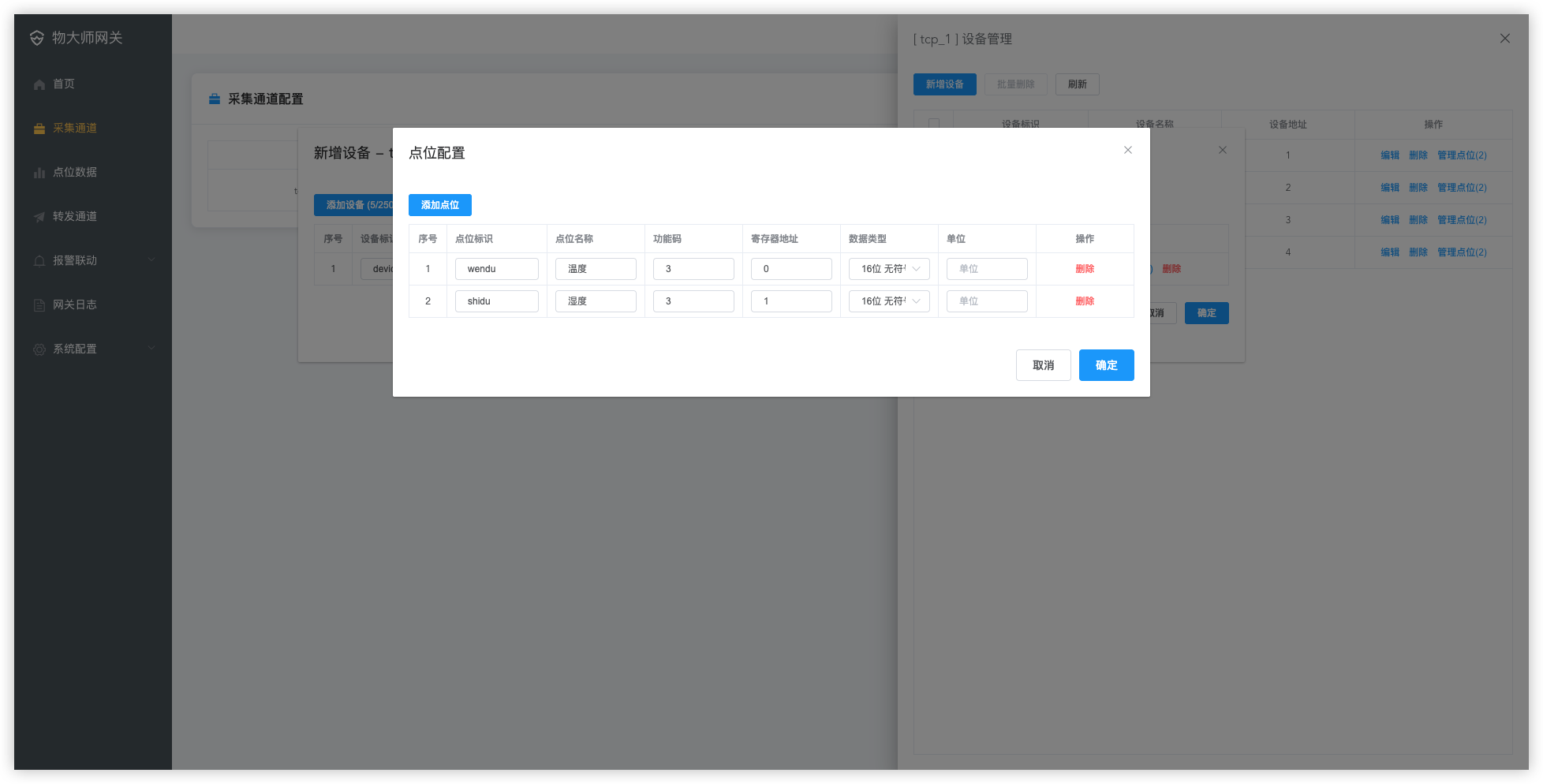

方式二: 手动配置点位
- 点击"配置点位"按钮
- 在点位配置窗口中添加数据行
- 填写每个点位的参数
- 点击"保存"
- 保存设备
- 检查配置信息
- 点击"确定"保存设备
# 点位配置详解
# Modbus RTU点位参数
| 参数 | 说明 | 示例 |
|---|---|---|
| 点位标识 | 数据点标识 | temperature |
| 点位名称 | 数据点名称 | 温度 |
| 寄存器地址 | Modbus寄存器地址 | 0 |
| 功能码 | Modbus功能码 | 3(读保持寄存器) |
| 数据类型 | 数据类型 | 16位 无符号 |
| 单位 | 数据单位 | ℃ |
# Modbus功能码说明
| 功能码 | 名称 | 说明 |
|---|---|---|
| 1 | 读线圈 | 读离散输出(DO) |
| 2 | 读离散输入 | 读离散输入(DI) |
| 3 | 读保持寄存器 | 读模拟输出(AO) |
| 4 | 读输入寄存器 | 读模拟输入(AI) |
| 5 | 写单个线圈 | 写单个DO |
| 6 | 写单个寄存器 | 写单个AO |
| 15 | 写多个线圈 | 写多个DO |
| 16 | 写多个寄存器 | 写多个AO |
# AI设备点位参数
| 参数 | 说明 | 示例 |
|---|---|---|
| 点位名称 | 数据点名称 | 液位 |
| 通道号 | AI通道编号 | AI1 |
| 量程 | 测量范围 | 4-20mA对应0-10m |
| 系数 | 换算系数 | 0.625(按量程计算) |
| 单位 | 数据单位 | m |
# DI设备点位参数
| 参数 | 说明 | 示例 |
|---|---|---|
| 点位名称 | 数据点名称 | 门状态 |
| 通道号 | DI通道编号 | DI1 |
| 状态定义 | 0/1含义 | 0=关闭,1=打开 |
# 设备操作
# 编辑设备
- 在设备列表中找到目标设备
- 点击"编辑"按钮
- 修改设备信息或点位配置
- 点击"保存"
# 删除设备
- 选择要删除的设备
- 点击"删除"按钮
- 确认删除操作
注意: 删除设备会同时删除该设备的所有历史数据。
# 数据写入(控制)
对于支持写入的点位,可以进行设备控制:
- 在设备点位列表中找到可写点位
- 支持通过方舟物联网平台定义属性下发topic监听来实现属性写入
# 最佳实践
# 设备命名
建议使用清晰的命名规则:
- 包含位置信息
- 包含设备类型
- 使用流水号
示例:
一号车间_温湿度_001二楼_电表_A相_001仓库_门禁_主门
# 从站地址分配
- 保持从站地址唯一
- 建议连续分配(1, 2, 3...)
- 记录地址分配表
- 预留备用地址
# 点位配置
- 使用点位模版提高效率
- 验证寄存器地址的正确性
- 选择正确的数据类型
- 设置准确的系数
# 故障排查
# 设备离线
检查项:
- 设备是否通电
- 线缆连接是否正常
- 从站地址是否正确
- 通信参数是否匹配
- 设备是否损坏
# 数据异常
检查项:
- 数据类型是否正确
- 字节序是否正确
- 系数设置是否正确
- 寄存器地址是否正确
# 写入失败
检查项:
- 点位是否支持写入
- 写入值是否在有效范围
- 权限是否足够
- 设备是否支持写入该寄存器
# 常见问题
# 设备数量限制
问题: 单个通道能添加多少设备?
解答: 建议不超过20个,过多会影响采集效率。
# 相同从站地址
问题: 能否配置相同的从站地址?
解答: 同一通道下从站地址必须唯一,不同通道可以相同。
# 模版修改影响
问题: 修改模版是否影响已添加的设备?
解答: 不影响,设备使用模版后配置是独立的。
