# 状态灯说明
# 概述
WDS-186智能网关配备了5个LED指示灯,用于指示设备的工作状态。通过观察指示灯的状态,用户可以快速了解设备的运行情况和网络连接状态。

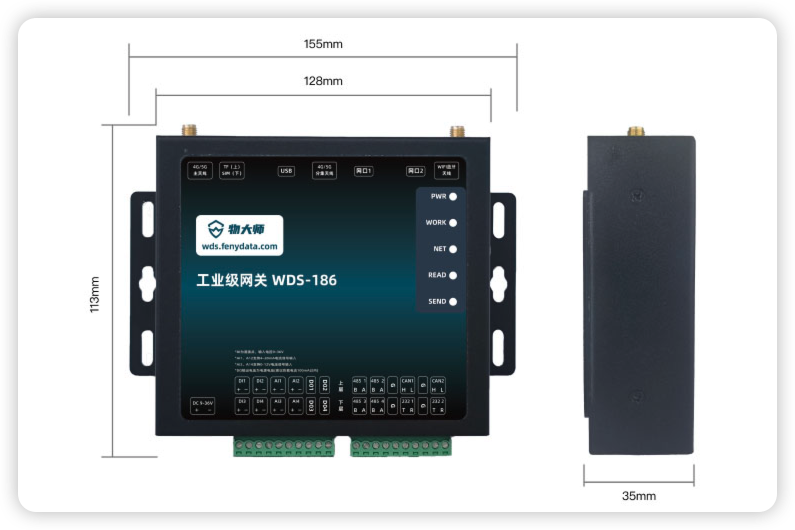

# 指示灯位置
设备面板上共有5个LED指示灯:
- 1个电源指示灯(PWR)
- 4个可编程指示灯(WORK、NET、READ、SEND)
# 指示灯状态说明
# PWR - 电源指示灯
| 状态 | 含义 | 说明 |
|---|---|---|
| 🔴长亮 | 正常上电 | 设备通电正常 |
| ⚪熄灭 | 未通电 | 未通电或者电源出现问题 |
故障排查:
- 如果PWR灯不亮,请检查:
- 电源适配器是否正常工作
- 电源线连接是否牢固
- 电源接口是否接触良好
- 电源极性是否正确
# WORK - 工作指示灯
| 状态 | 含义 | 说明 |
|---|---|---|
| 🟡长亮 | 系统正常启动 | WDS-186数采网关程序正常运行 |
| ⚪熄灭 | 系统故障 | 设备未启动或系统异常 |
故障排查:
- 设备上电后约30秒,WORK灯应亮起
- 如果长时间不亮:
- 尝试重新上电
- 检查设备是否过热
- 联系技术支持检查系统固件
# NET - 网络指示灯
| 状态 | 含义 | 说明 |
|---|---|---|
| 🟡长亮 | 网络正常 | 正常连接到互联网 |
| ⚪熄灭 | 网络断开 | 无网络连接 |
故障排查:
- 如果NET灯不亮:
- 检查网络配置是否正确
- 确认网线连接是否正常
- 检查WiFi配置是否正确
- 如使用4G,检查SIM卡是否正常
- 检查天线连接是否牢固
# READ - 数据采集指示灯
| 状态 | 含义 | 说明 |
|---|---|---|
| 🟡闪烁 | 正在采集数据 | 数采网关正在采集设备数据 |
| ⚪熄灭 | 采集空闲 | 当前无通道采集设备数据 |
正常状态:
- 配置采集通道并启动后,READ灯应周期性闪烁
- 闪烁频率取决于采集周期设置
故障排查:
- 如果配置了采集通道但READ灯不闪烁:
- 检查采集通道是否已启用
- 检查设备连接是否正常
- 检查串口参数配置是否正确
- 查看网关日志排查具体问题
# SEND - 数据推送指示灯
| 状态 | 含义 | 说明 |
|---|---|---|
| 🟡闪烁 | 正在推送数据 | 数采网关正在往平台推送采集的设备数据 |
| ⚪熄灭 | 推送空闲 | 当前无通道推送采集的数据 |
正常状态:
- 配置转发通道并启动后,SEND灯应周期性闪烁
- 闪烁频率取决于数据上报周期
故障排查:
- 如果配置了转发通道但SEND灯不闪烁:
- 检查NET灯是否亮起
- 检查转发通道是否已启用
- 检查服务器地址和端口配置是否正确
- 检查是否有数据可推送
- 查看网关日志排查具体问题
# 典型工作状态
# 正常工作状态
| 场景 | PWR | WORK | NET | READ | SEND |
|---|---|---|---|---|---|
| 设备启动中 | 🔴亮 | ⚪灭 | ⚪灭 | ⚪灭 | ⚪灭 |
| 系统就绪,未配置 | 🔴亮 | 🟡亮 | ⚪灭 | ⚪灭 | ⚪灭 |
| 网络连接成功 | 🔴亮 | 🟡亮 | 🟡亮 | ⚪灭 | ⚪灭 |
| 正常采集上报 | 🔴亮 | 🟡亮 | 🟡亮 | 🟡闪 | 🟡闪 |
# 异常状态识别
| 场景 | PWR | WORK | NET | 可能原因 |
|---|---|---|---|---|
| 供电异常 | ⚪灭 | ⚪灭 | ⚪灭 | 电源未接通或故障 |
| 系统异常 | 🔴亮 | ⚪灭 | ⚪灭 | 系统启动失败 |
| 网络异常 | 🔴亮 | 🟡亮 | ⚪灭 | 网络配置错误或网络故障 |
# 快速诊断流程
1. 检查PWR灯
├─ 不亮 → 检查电源供电
└─ 亮 → 继续下一步
2. 检查WORK灯
├─ 不亮 → 系统启动异常,重启设备
└─ 亮 → 继续下一步
3. 检查NET灯
├─ 不亮 → 检查网络配置
└─ 亮 → 继续下一步
4. 检查READ灯
├─ 不闪 → 检查采集通道配置
└─ 闪 → 继续下一步
5. 检查SEND灯
├─ 不闪 → 检查转发通道配置
└─ 闪 → 系统正常工作
# 注意事项
- 正常工作时间:设备上电后约30秒完成启动,WORK灯才会亮起
- 指示灯颜色:不同批次产品LED颜色可能略有差异,以实际设备为准
- 闪烁频率:READ和SEND灯的闪烁频率与配置的采集周期和上报周期相关
- 持续监控:建议定期观察指示灯状态,及时发现异常情况
